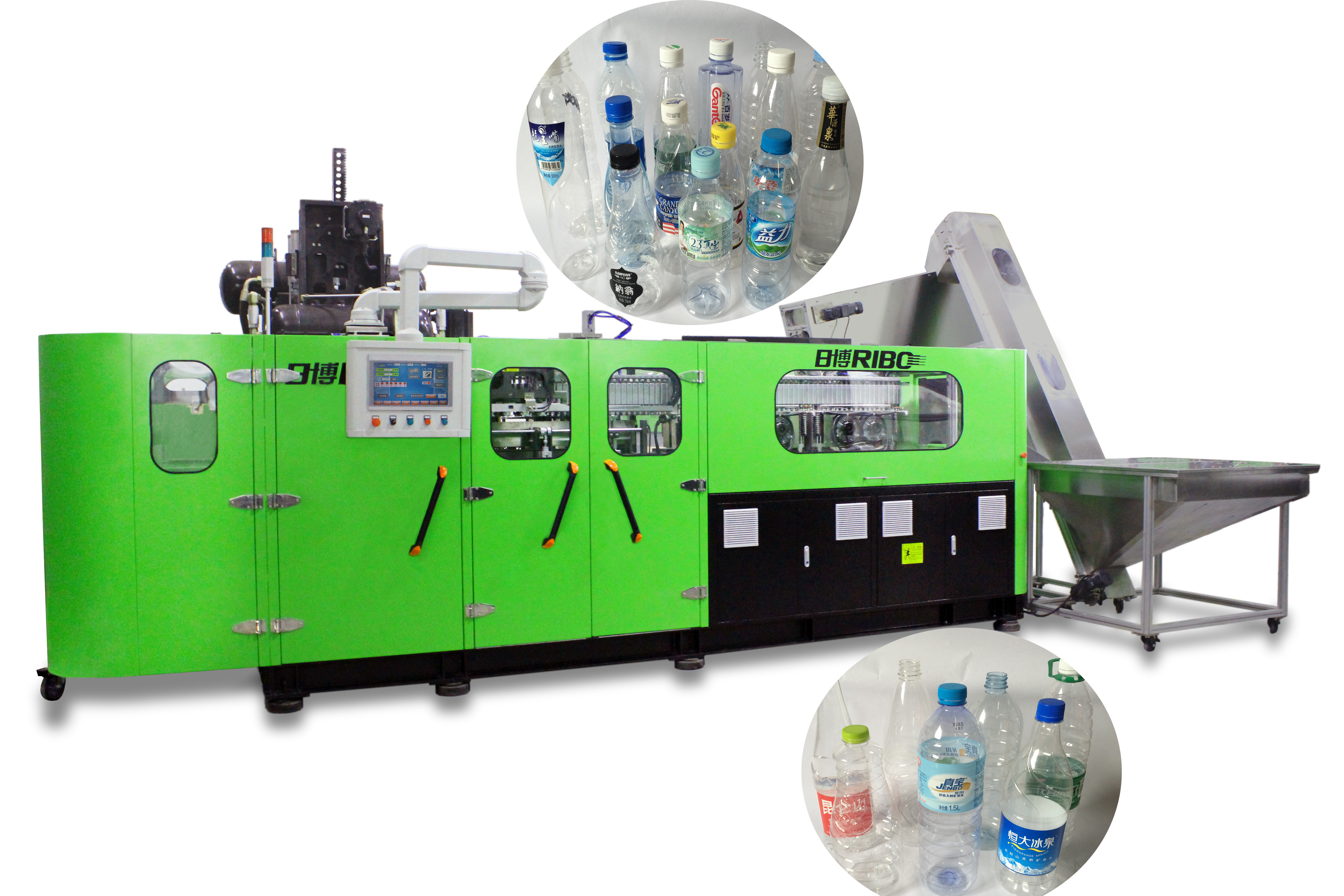

Sopro do estiramento do animal de estimação de 6 cavidades que forma o controle do PLC da máquina 15000BPH~9000BPH

Máquina de molde do sopro do estiramento para a garrafa da bebida de leite/a garrafa óleo comestível





Introdução de máquina da série de R



I. Sumário


A máquina de molde elétrica completa linear do sopro da garrafa do ANIMAL DE ESTIMAÇÃO da série de R é um ventilador automático de alta velocidade do ANIMAL DE ESTIMAÇÃO projetado e desenvolvido



com a tecnologia de sopro da garrafa a mais avançada presentemente, as vantagens de que pode ser descrito como rápido, estável,



cofre forte purposed e ambiental simples, geral. É principalmente aplicável em uns recipientes do ANIMAL DE ESTIMAÇÃO do molde de sopro para a água, bebida,



suco, etc. A máquina rende abundantemente com eficiência elevada. A capacidade de cada cavidade foi aumentada a



2750~2000bph quando o tamanho da garrafa for igual ou menos do que a 0.55L respectivamente, que pode encontrar o cliente da parte alta



exigências. Equipado com o auto sistema de carregamento da pré-forma, a máquina funciona inteiramente automaticamente com desempenho consistente



e alta velocidade, sem interferência de algum operador durante os processos inteiros. Em conformidade, a possibilidade da contaminação pode ser



reduzido manifestamente, que assegura a qualidade dos produtos.


II. desenvolvimento de tecnologia


Aplicação do sistema servo do PLC:


Sistema adotado do controlador do movimento de Omron (tipo do módulo da integração), usando o sistema do PTO (módulo de posicionamento servo) para alto



a velocidade que posiciona, sensores de proximidade procura o lugar orbital do alvo, enviando sinais de alta velocidade ao sistema servo.



a posição da trilha é detectada em linha pelo codificador giratório da elevada precisão incorporado o servo motor, enviando para trás informações



ao sistema de controlo, o posicionamento de alta velocidade é realizado finalmente posicionando o módulo.


Aplicação do servo motor


O mecanismo do movimento do molde: Adotou o servo motor para conectar a caixa de engrenagens, sistema de transmissão sincrônico é



adotado para cumprir reciprocar para cima e para baixo o movimento dos dois mecanismos da dobradiça em ambos os lados do molde transportou por dois



hastes do enlace respectivamente. Desta maneira, o molde dois que guarda placas no movimento médio opostamente ou para se, que é



sabido geralmente como a abertura e o fechamento do molde. A roda de arrasto conduzida pelo servo motor faz círculos sentido horário



continuamente, reduzindo o impacto do poder e vestir, faz o molde que aperta mais lisamente. Cada círculo conduz à



ciclo completo do molde que guarda o movimento das placas------aberto e próximo. Igualmente ar de alta pressão o travamento sobrecarregado do molde



o mecanismo é aplicado que lustra o impacto entre placas do molde e protege eficazmente moldes. Além disso, ajuda a



reduza a visibilidade de partir linhas em garrafas terminadas. O mecanismo movido a motor servo do movimento do molde é projetado e



criado em cima da análise de simulação de planejamento rígida, que se assegura de que as séries dos movimentos do molde sejam simples, exato,



consistente e rápido, fazendo a tempo de ciclo 0.2~0.4 segundos.


A pré-forma que alimenta e para pré-formar o mecanismo de transferência dos suportes do aquecimento: A roda estrelada da pré-forma e a pré-forma de alimentação



o mecanismo de aquecimento de transferência dos suportes é conduzido pelo tipo síncrono etapa do enlace da correia do servo motor da movimentação. Para a pré-forma giratória



o sistema de aquecimento, os suportes de aquecimento da pré-forma é controlado pelo motor variável da frequência, pré-formas (o pescoço da pré-forma está para cima) é



o aquecimento continuadamente giratório de 360 graus, passo do aquecimento da pré-forma de 48mm, mais pré-formas é aquecido continuadamente dentro do



a mesma distância, que melhora a eficiência e a economia de energia acima de 40%. O mesmo servo motor é usado a synchronously



opere em uma trilha da corrediça para girar o posicionamento de alta velocidade do piso para simplificar a estrutura, que faz a trilha do piso



rápido e estável, encurte o tempo de ciclo da produção e melhore extremamente a eficiência da produção.


Execute após o mecanismo passo caloroso/variável: Este mechanisam é adotado o servo motor para conectar o parafuso



diretamente, o parafuso gerencie ao redor, o passo foi mudado de 48mm a 108mm diretamente, estrutura foi mudado para assegurar altamente



a velocidade e exatos executam a manipulação entre o mecanismo dois.


Sistema de transferência da pré-forma com os prendedores e o mecanismo da para fora-alimentação da garrafa: Pré-formas calorosos que entregam no molde de sopro e



a para fora-alimentação terminada das garrafas conduzida pelo mesmo servo motor & pela correia síncrono, para assegurar o de alta velocidade e exato para



estes dois movimentos.


O mecanismo de esticão (abaixo do esticão): as hastes de esticão são conduzidas por um servo motor de uma vez, que assegure



a sincronicidade do movimento das hastes e facilita fazer o ajuste antes da produção. (Após ter intercambiado o sopro



o molde, facilita muito ajustar a altura de esticar as hastes, apenas precisa de entrar os dados no tela táctil, em vez de



fazendo o ajuste pelo manual.)

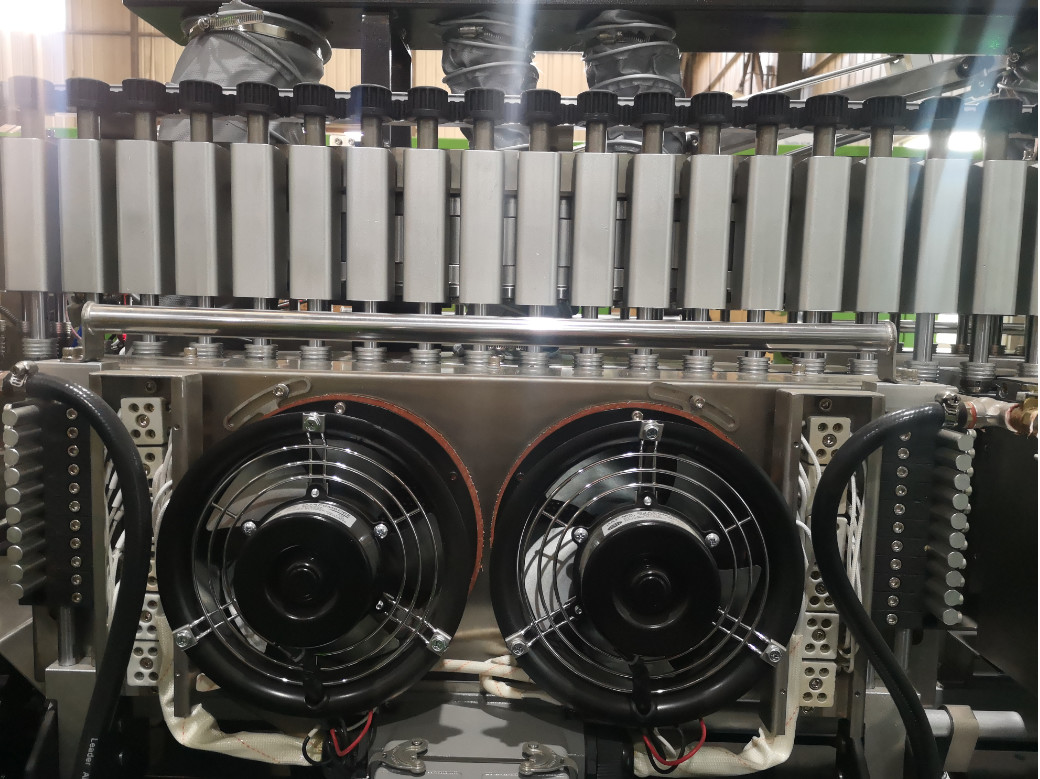

Aplicação do sistema de aquecimento termostático


O sistema de controlo modularized é usado no forno termostático do aquecimento da placa da garrafa, que use as lâmpadas infravermelhas e o refletor para



pré-forma de aquecimento. Após ter ajustado o valor da temperatura, o equipamento pode automaticamente ajustar a tensão da saída de acordo com



taxa sem ser afetada pela flutuação da tensão e pela mudança de temperatura ambiental. Ao mesmo tempo, é refrigerada igualmente perto



ar de circulação controlado pelo conversor de frequência, que pode eficazmente garantir a temperatura e a constante internas de aquecimento



a temperatura dos fornos de aquecimento, e para fazer a superfície de cada pré-forma e de sua temperatura interna aqueceu-se uniformemente.



Além disso, a garrafa gerencie 360 diplomas nos fornos de aquecimento, de modo que cada lado da pré-forma possa ser aquecido uniformemente, que



melhora o rendimento de garrafa fundida e a escala da adaptação das pré-formas grosso-muradas.


A aplicação do regulador de tensão completo do circuito fechado no sistema de aquecimento da pré-forma:


A temperatura dos fornos de aquecimento é controlada pelo regulador de tensão completo do circuito fechado (com feedback) que



tornado independentemente pela empresa de RiBo. O controlador detecta e ajusta a tensão da saída (valor ajustado) na exploração



frequência de 100 por segundo das épocas, para conseguir uniformemente o efeito da saída da tensão e resolver o problema de instável



o efeito de aquecimento causou pela flutuação do calor do elemento de aquecimento (lâmpadas) devido à flutuação da tensão da fonte de alimentação. Em



a adição, o sistema de controlo do circuito fechado interage e coopera com o controle de temperatura constante dos fornos originais do aquecimento



sistema, melhorando extremamente a flutuação da temperatura de aquecimento causada pela mudança de temperatura ambiental. Pela aplicação de



a tecnologia acima na máquina de sopro da garrafa, a uniformidade de aquecimento e a estabilidade de cada pré-forma tendem a ser completamente



consistente, que assegura finalmente a estabilidade e a uniformidade do efeito de sopro da garrafa de cada cavidade. Esta unidade do circuito fechado tem



melhorou mais o desempenho total do equipamento de sopro da garrafa.


A máquina é equipada com a detecção da temperatura da pré-forma na extremidade do último forno de aquecimento, se a temperatura da pré-forma



não alcança a temperatura de sopro, as pré-formas que entram no molde de sopro mas nenhum sopro, salvar o ar.


III. desempenho e vantagens


a relação homem-máquina de i.The é fácil de operar. Tudo é automatizado, incluindo o ajuste da temperatura e a pré-forma



distribuição.


ii. O painel móvel independente da operação, faz a operação mais conveniente e flexível.


iii. Pré-forme decifrar, carga, garrafa que segura e pedindo são todos operados pelo manipulador de aço inoxidável automaticamente



sem uma segunda contaminação.


iv. Durante o processo do sistema de alimentação da pré-forma automática do embrião, cada canal da pré-forma tem a detecção fotoelétrica,



controle a ação do motor superior e o cilindro divisor, assegura a distribuição uniforme da pré-forma em cada embrião



canalize, e tenha a função de alarmar a falta material.


v. O abastecimento de água de refrigeração de circulação assim como o fã com o conversor controlado podem proteger o pescoço da garrafa contra



deformação quando a pré-forma for aquecida.


vi. O calefator homotérmico adota a auto reflexão e o laço fechado que ajusta o sistema que têm o poder forneceu constantemente



na proporção, não afetada pela flutuação da tensão. A corrente de transtorte é lançado e paratática curtos, a que ajuda



realize o consumo lento do aquecimento e da baixa potência. Em consequência, a pré-forma pode ser aquecida uniformemente e fácil fundir.


vii. A instalação posicionada dos moldes torna possível mudar facilmente moldes dentro de uma hora, o operador precisa somente a



o suporte na terra pode terminar este trabalho, nenhuma necessidade de estar no quadro da máquina, a segurança para a pessoa é muito mais alto.


viii. Todas as partes que críticas nós nos usamos para as máquinas, tais como os componentes elétricos, pneumáticos, servo motor, etc., são famosas



peças marcadas importadas de Japão, de EUA e de Europa, que assegura a estabilidade e a longa vida de nossos equipamentos.


ix. A válvula de sopro de alta pressão é equipada com o dispositivo da conversão ao ar de baixa pressão, que pode assegurar o normal



conversão sem ar de baixa pressão. A máquina é equipada com o dispositivo de alta pressão da recuperação do ar, em processo da garrafa



a produção de sopro, o ar de alta pressão pode ser recoveried e usado para o pre-sopro dos cilindros.


IV. manutenção fácil


O sistema servo do controlador de Omron (controlador do movimento, modulares) é conectado com a máquina através da comunicação particular



cabos. O usuário pode controlar todas as ações da máquina através do controlador do movimento. Uma vez que a máquina tem uma falha,



a relação homem-máquina fornecerá sinais de advertência e o relatório do diagnóstico de falha ao operador, o operador pode rapidamente encontrar



causa da falha e para pesquisar defeitos o mais cedo possível através da exposição da falha.


O ★ se a garrafa é obstruída/completo no transporte do ar, a função de pré-formas de alimentação da parada automática pode ser ajustado no programa



com a detecção fotoelétrica.


★ se a máquina após ter fundido as paradas da máquina que trabalham durante bastante tiempo o tempo, a lâmpada de aquecimento pode ser ajustada com a função de



automaticamente reduzindo a temperatura, consumo de eletricidade de salvamento e para evitar a temperatura excessiva no assento de aquecimento.



(O ajuste de temperatura é ajustado no tela táctil)


V. Segurança


As peças reciprocando da máquina de sopro da garrafa são equipadas com os dispositivos protetores e os sinais de aviso.


i. A segurança dos operadores


A máquina é totalmente incluida com a porta segura perfeita da segurança e é equipada igualmente com a placa antiderrapante de alumínio no principal



superfície, que pode assegurar a segurança dos operadores ao grau o maior.


ii. A segurança da máquina


A técnica da detecção dos pontos múltiplos é adotada para assegurar o corredor seguro do sistema de posicionamento, do sistema de aperto e do sistema de esticão ao grau o maior.





Parâmetro técnico da máquina

Artigos		Unidade	Modelo
			RiBo-6CR1.5L
Especs. do molde.	Passo da pré-forma	milímetro	105
	Passo do aquecimento da pré-forma	milímetro	38
	No.of Cav.	cav.	6
Especs. do recipiente.	Volume de Max.Container	L	1,5
	Escala do diâmetro de pescoço	milímetro	18~30
	Diâmetro de Max.Containr	milímetro	97
	Altura de Max.Containr	milímetro	325
saída teórica do ※ do ※		bph	15000~9000
Especs. do poder.	Poder avaliado	Quilowatt	123
	Consumo de potência	Quilowatt	40~56
Especs. do compressor.	Pressão de sopro	Mpa	2.5~3.2
	Consumo do ar	m3/min	6~8
Especs. principais da máquina.	Tamanho	milímetro	6843x3312x3250
	Peso	Quilograma	7500
Nota * devido à especificação de desenvolvimento técnica contínua seja melhorado sem aviso prévio.
os projetos *Special correspondem às necessidades dos clientes.
