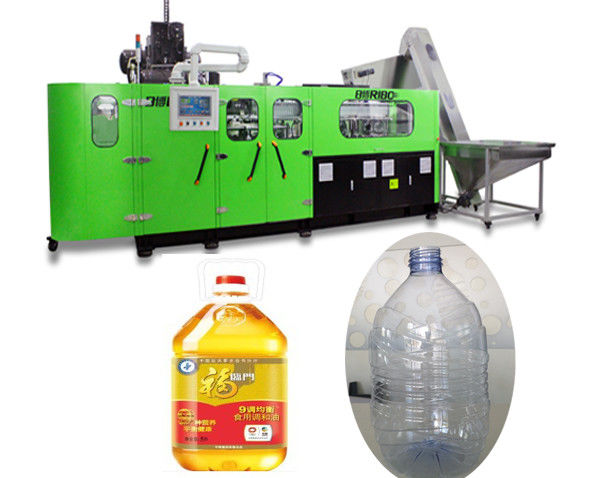

controlador System do movimento de Omron da cavidade do equipamento 3 do molde de sopro da garrafa do ANIMAL DE ESTIMAÇÃO 380V

Equipamento mineral do molde de sopro do ANIMAL DE ESTIMAÇÃO da máquina de molde do sopro das garrafas de água de 5 litros/garrafa de óleo


Desenvolvimento de tecnologia

Aplicação do sistema servo do PLC:

Sistema adotado do controlador do movimento de Omron (tipo do módulo da integração), usando o sistema do PTO (módulo de posicionamento servo) para alto

a velocidade que posiciona, sensores de proximidade procura o lugar orbital do alvo, enviando sinais de alta velocidade ao sistema servo.

a posição da trilha é detectada em linha pelo codificador giratório da elevada precisão incorporado o servo motor, enviando para trás informações

ao sistema de controlo, o posicionamento de alta velocidade é realizado finalmente posicionando o módulo.

Aplicação do servo motor

O mecanismo do movimento do molde: Adotou o servo motor para conectar a caixa de engrenagens, sistema de transmissão sincrônico é

adotado para cumprir reciprocar para cima e para baixo o movimento dos dois mecanismos da dobradiça em ambos os lados do molde transportou por dois

hastes do enlace respectivamente. Desta maneira, o molde dois que guarda placas no movimento médio opostamente ou para se, que é

sabido geralmente como a abertura e o fechamento do molde. A roda de arrasto conduzida pelo servo motor faz círculos sentido horário

continuamente, reduzindo o impacto do poder e vestir, faz o molde que aperta mais lisamente. Cada círculo conduz à

ciclo completo do molde que guarda o movimento das placas------aberto e próximo. Igualmente ar de alta pressão o travamento sobrecarregado do molde

o mecanismo é aplicado que lustra o impacto entre placas do molde e protege eficazmente moldes. Além disso, ajuda a

reduza a visibilidade de partir linhas em garrafas terminadas. O mecanismo movido a motor servo do movimento do molde é projetado e

criado em cima da análise de simulação de planejamento rígida, que se assegura de que as séries dos movimentos do molde sejam simples, exato,

consistente e rápido, fazendo a tempo de ciclo 0.2~0.4 segundos.

Mecanismo do passo variável: Este mechanisam é adotado o servo motor para conectar diretamente o parafuso, o parafuso gerencie

circularmente, o passo foi mudado de 63.5mm a 190mm diretamente, assegura-se de que de alta velocidade e exato execute a manipulação entre

mecanismo dois.

Aplicação do sistema de aquecimento termostático

O sistema de controlo modularized é usado no forno termostático do aquecimento da placa da garrafa, que use as lâmpadas infravermelhas e o refletor para

pré-forma de aquecimento. Após ter ajustado o valor da temperatura, o equipamento pode automaticamente ajustar a tensão da saída de acordo com

taxa sem ser afetada pela flutuação da tensão e pela mudança de temperatura ambiental. Ao mesmo tempo, é refrigerada igualmente perto

ar de circulação controlado pelo conversor de frequência, que pode eficazmente garantir a temperatura e a constante internas de aquecimento

a temperatura dos fornos de aquecimento, e para fazer a superfície de cada pré-forma e de sua temperatura interna aqueceu-se uniformemente.

Além disso, a garrafa gerencie 360 diplomas nos fornos de aquecimento, de modo que cada lado da pré-forma possa ser aquecido uniformemente, que

melhora o rendimento de garrafa fundida e a escala da adaptação das pré-formas grosso-muradas.

Manutenção fácil

O sistema servo do controlador de Omron (controlador do movimento, modulares) é conectado com a máquina através da comunicação particular

cabos. O usuário pode controlar todas as ações da máquina através do controlador do movimento. Uma vez que a máquina tem uma falha,

a relação homem-máquina fornecerá sinais de advertência e o relatório do diagnóstico de falha ao operador, o operador pode rapidamente encontrar

causa da falha e para pesquisar defeitos o mais cedo possível através da exposição da falha.

O ★ se a garrafa é obstruída/completo no transporte do ar, a função de pré-formas de alimentação da parada automática pode ser ajustado no programa

com a detecção fotoelétrica.

★ se a máquina após ter fundido as paradas da máquina que trabalham durante bastante tiempo o tempo, a lâmpada de aquecimento pode ser ajustada com a função de

automaticamente reduzindo a temperatura, consumo de eletricidade de salvamento e para evitar a temperatura excessiva no assento de aquecimento.

(O ajuste de temperatura é ajustado no tela táctil)

Segurança

As peças reciprocando da máquina de sopro da garrafa são equipadas com os dispositivos protetores e os sinais de aviso.

i. A segurança dos operadores

A máquina é totalmente incluida com a porta segura perfeita da segurança e é equipada igualmente com a placa antiderrapante de alumínio no principal

superfície, que pode assegurar a segurança dos operadores ao grau o maior.

ii. A segurança da máquina

A técnica da detecção dos pontos múltiplos é adotada para assegurar o corredor seguro do sistema de posicionamento, o sistema de aperto

e o sistema de esticão ao grau o maior.

Esta série é amplamente utilizada para fazer a garrafa do ANIMAL DE ESTIMAÇÃO para a água potável, óleo comestível, alimento, ect diário do produto químico ......

Parâmetro técnico
