A bebida do ANIMAL DE ESTIMAÇÃO 3PH bebe a garrafa de óleo comestível automática da máquina de molde do sopro 50HZ

A garrafa de água do ANIMAL DE ESTIMAÇÃO, bebida bebe a garrafa, máquina de molde automática do sopro da garrafa de óleo comestível

Introdução de máquina da série de R

I. Sumário

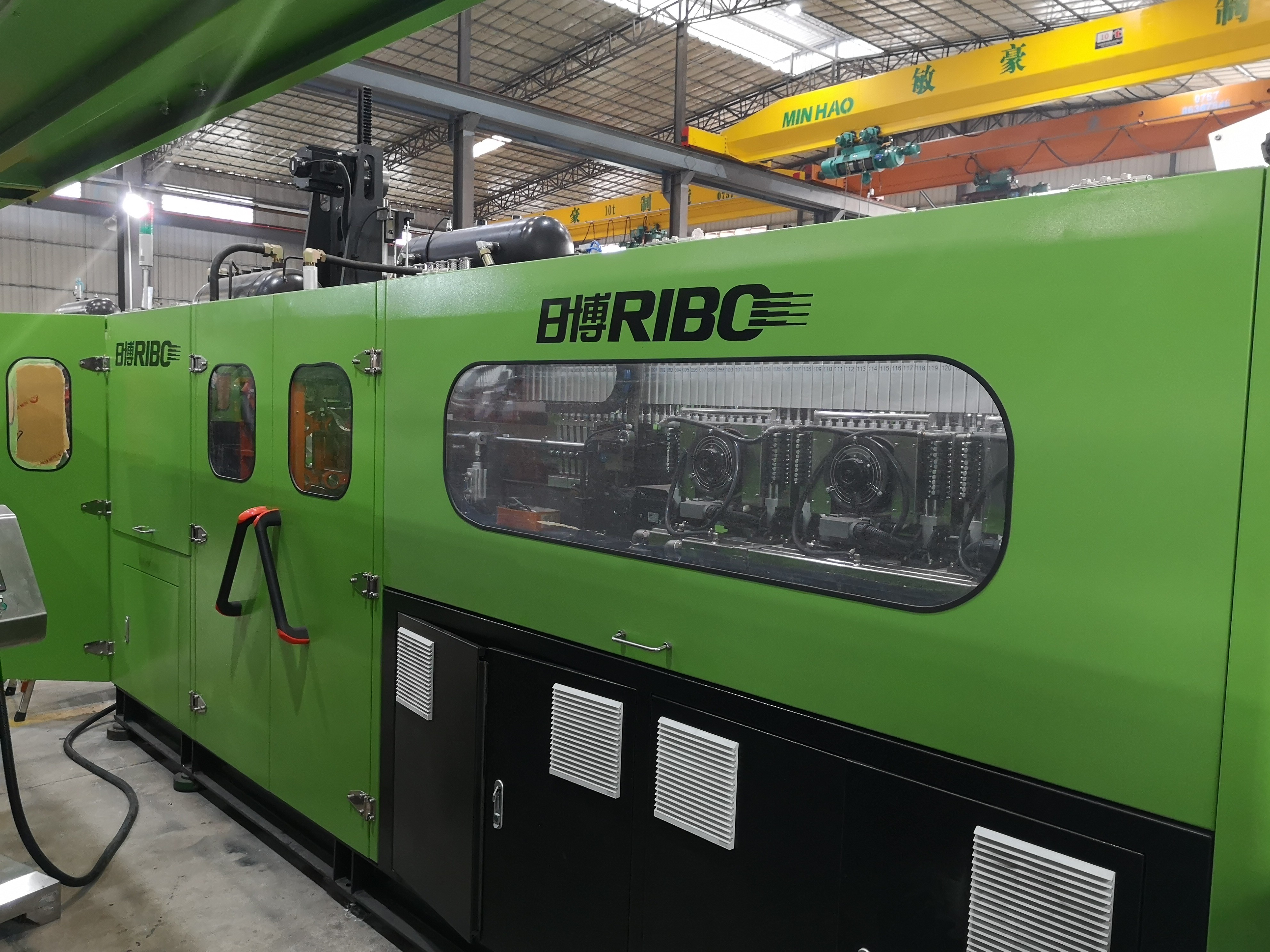

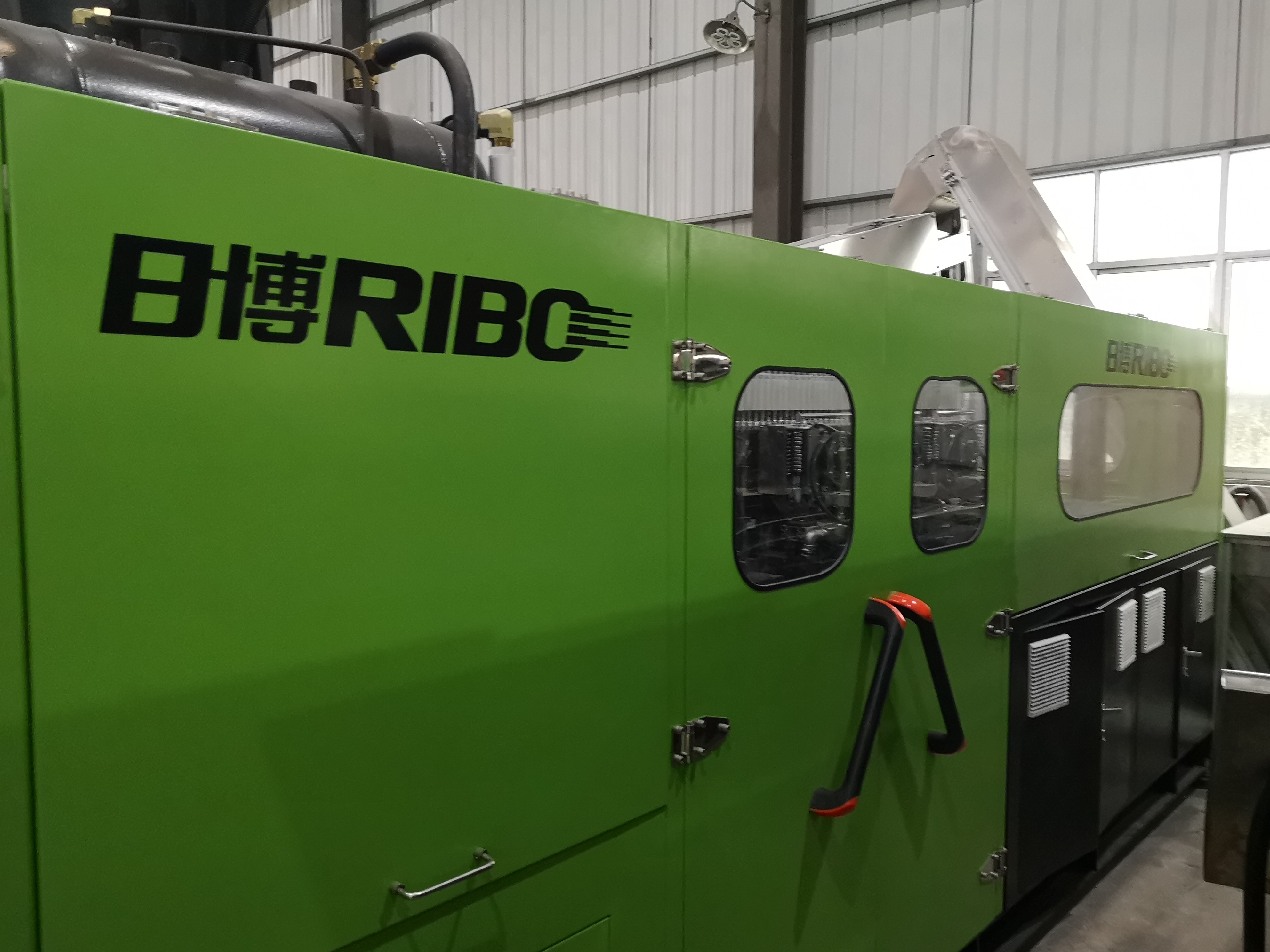

A máquina de molde elétrica completa linear do sopro da garrafa do ANIMAL DE ESTIMAÇÃO da série de R é um ventilador automático de alta velocidade do ANIMAL DE ESTIMAÇÃO projetado e desenvolvido com a tecnologia de sopro da garrafa a mais avançada presentemente, as vantagens de que pode ser descrito como o cofre forte purposed e ambiental rápido, estável, simples, geral. É principalmente aplicável em uns recipientes do ANIMAL DE ESTIMAÇÃO do molde de sopro para a água, a bebida, o suco, etc. A máquina rende abundantemente com eficiência elevada. A capacidade de cada cavidade esteve aumentada a 2750~2000bph quando o tamanho da garrafa é igual ou menos do que a 0.55L respectivamente, que pode cumprir as exigências de cliente da parte alta. Equipado com sistema da carga da pré-forma o auto, a máquina funciona inteiramente automaticamente com desempenho consistente e alta velocidade, sem interferência de todo o operador durante os processos inteiros. Em conformidade, a possibilidade da contaminação pode ser reduzida manifestamente, que assegura a qualidade dos produtos.

II. desenvolvimento de tecnologia

Aplicação do sistema servo do PLC:

O sistema adotado do controlador do movimento de Omron (tipo do módulo da integração), usando o sistema do PTO (módulo de posicionamento servo) para o posicionamento de alta velocidade, sensores de proximidade procura o lugar orbital do alvo, enviando sinais de alta velocidade ao sistema servo. A posição da trilha é detectada em linha pelo codificador giratório da elevada precisão incorporado o servo motor, enviando para trás a informações ao sistema de controlo, o posicionamento de alta velocidade é realizada finalmente posicionando o módulo.

Aplicação do servo motor

O mecanismo do movimento do molde: Adotou o servo motor para conectar a caixa de engrenagens, sistema de transmissão sincrônico é adotado para cumprir reciprocar para cima e para baixo o movimento dos dois mecanismos da dobradiça em ambos os lados do molde transportado por duas hastes do enlace respectivamente. Desta maneira, o molde dois que guarda placas no movimento médio opostamente ou para se, que é sabido geralmente como a abertura e o fechamento do molde. A roda de arrasto conduzida pelo servo motor faz círculos sentido horário continuamente, reduzindo o impacto do poder e vestir, faz o molde que aperta mais lisamente. Cada círculo conduz a um ciclo completo do molde que guarda o movimento das placas------aberto e próximo. O ar de alta pressão o mecanismo de travamento sobrecarregado do molde é aplicado igualmente que lustra o impacto entre placas do molde e protege eficazmente moldes. Além disso, ajuda a reduzir a visibilidade de partir linhas em garrafas terminadas. O mecanismo movido a motor servo do movimento do molde é projetado e criado em cima da análise de simulação de planejamento rígida, que se assegura de que as séries dos movimentos do molde sejam simples, exatas, consistentes e rápidas, fazendo a tempo de ciclo 0.2~0.4 segundos.

A pré-forma que alimenta e para pré-formar o mecanismo de transferência dos suportes do aquecimento: A roda estrelada da pré-forma e os suportes de alimentação do aquecimento da pré-forma mecanismo de transferência são conduzidos pelo tipo síncrono etapa do enlace da correia do servo motor da movimentação. Para o sistema de aquecimento giratório da pré-forma, os suportes de aquecimento da pré-forma são controlados pelo motor variável da frequência, as pré-formas (o pescoço da pré-forma está para cima) são aquecimento continuadamente giratório de 360 graus, passo do aquecimento da pré-forma de 38mm, mais pré-formas são aquecidas continuadamente dentro da mesma distância, que melhora a eficiência e a economia de energia acima de 50%. O mesmo servo motor é usado para operar-se synchronously em uma trilha da corrediça para girar o posicionamento de alta velocidade do piso para simplificar a estrutura, que faz a trilha do piso rápida e estável, encurta o tempo de ciclo da produção e para melhorar extremamente a eficiência da produção.

Execute após o mecanismo passo caloroso/variável: Este mechanisam é adotado o servo motor para conectar diretamente o parafuso, o parafuso gerencie ao redor, o passo foi mudado de 38mm a 98mm diretamente, assegura-se de que de alta velocidade e exato execute a manipulação entre o mecanismo dois.

o ★At a parte variável, investigação e desenvolvimento completamente independente adotada da separação dura super do parafuso da liga, dureza da superfície 2mm Rockwell pode alcançar 68 graus ou mais, e o grau liso do parafuso, diploma desgaste-resistente na indústria está conduzindo absolutamente, a vida de serviço de design pode alcançar mais de 15 anos.

Sistema de transferência da pré-forma com os prendedores e o mecanismo da para fora-alimentação da garrafa: Pré-formas aquecidas que entregam no molde de sopro e na para fora-alimentação terminada das garrafas conduzidos pelo mesmo servo motor & pela correia síncrono, para assegurar o de alta velocidade e exato para estes dois movimentos.

O mecanismo de esticão (abaixo do esticão): as hastes de esticão são conduzidas por um servo motor de uma vez, que assegure a sincronicidade do movimento das hastes e a facilite fazer o ajuste antes da produção. (Após ter intercambiado o molde de sopro, facilita muito ajustar a altura de esticar as hastes, apenas precisam de entrar os dados no tela táctil, em vez de fazer o ajuste pelo manual.)

Aplicação do sistema de aquecimento termostático:

O sistema de controlo modularized é usado no forno termostático do aquecimento da placa da garrafa, que usam as lâmpadas infravermelhas e o refletor para a pré-forma de aquecimento. Após ter ajustado o valor da temperatura, o equipamento pode automaticamente ajustar a tensão da saída de acordo com a taxa sem ser afetada pela flutuação da tensão e pela mudança de temperatura ambiental. Ao mesmo tempo, é refrigerado igualmente circulando o ar controlado pelo conversor de frequência, que pode eficazmente garantir a temperatura de aquecimento interna e a temperatura constante dos fornos de aquecimento, e para fazer a superfície de cada pré-forma e sua temperatura interna aqueceu-se uniformemente. Além disso, a garrafa gerencie 360 diplomas nos fornos de aquecimento, de modo que cada lado da pré-forma possa ser aquecido uniformemente, que melhora o rendimento de garrafa fundida e a escala da adaptação das pré-formas grosso-muradas.

A aplicação do regulador de tensão completo do circuito fechado no sistema de aquecimento da pré-forma:

A temperatura dos fornos de aquecimento é controlada pelo regulador de tensão completo do circuito fechado (com feedback) que se tornou independentemente pela empresa de RiBo. O controlador detecta e ajusta a tensão da saída (valor ajustado) na frequência de varredura de 100 por segundo das épocas, para conseguir uniformemente o efeito da saída da tensão e resolver o problema do efeito de aquecimento instável causado pela flutuação do calor do elemento de aquecimento (lâmpadas) devido à flutuação da tensão da fonte de alimentação. Além, o sistema de controlo do circuito fechado interage e coopera com o sistema de controlo da temperatura constante dos fornos originais do aquecimento, melhorando extremamente a flutuação da temperatura de aquecimento causada pela mudança de temperatura ambiental. Pela aplicação da tecnologia acima na máquina de sopro da garrafa, a uniformidade e a estabilidade de aquecimento de cada pré-forma tendem a ser completamente consistentes, que assegura finalmente a estabilidade e a uniformidade do efeito de sopro da garrafa de cada cavidade. Esta unidade do circuito fechado melhorou mais o desempenho total do equipamento de sopro da garrafa.

A máquina é equipada com a detecção da temperatura da pré-forma na extremidade do último forno de aquecimento, se a temperatura da pré-forma não alcança a temperatura de sopro, as pré-formas que entram no molde de sopro mas nenhum sopro, salvar o ar.

III. desempenho e vantagens

a relação homem-máquina de i.The é fácil de operar. Tudo é automatizado, incluindo o ajuste da temperatura e a distribuição da pré-forma.

ii. O painel móvel independente da operação, faz a operação mais conveniente e flexível.

iii. Pré-forme decifrar, carga, garrafa que segura e pedindo são todos operados pelo manipulador de aço inoxidável automaticamente sem uma segunda contaminação.

iv. Durante o processo do sistema de alimentação da pré-forma automática do embrião, cada canal da pré-forma tem a detecção fotoelétrica, controla a ação do motor superior e do cilindro divisor, assegura a distribuição uniforme da pré-forma em cada canal do embrião, e tem a função de alarmar a falta material.

v. O abastecimento de água de refrigeração de circulação assim como o fã com o conversor controlado podem proteger o pescoço da garrafa contra a deformação quando a pré-forma está sendo aquecida.

vi. O calefator homotérmico adota a auto reflexão e o laço fechado que ajustam o sistema que têm o poder fornecido constantemente na proporção, não afetado pela flutuação da tensão. A corrente de transtorte é lançado e paratática curtos, que ajuda a realizar o consumo lento do aquecimento e da baixa potência. Em consequência, a pré-forma pode ser aquecida uniformemente e fácil fundir.

vii. A instalação posicionada dos moldes torna possível mudar facilmente moldes dentro de uma hora, o operador precisa somente de estar na terra pode terminar este trabalho, nenhuma necessidade de estar no quadro da máquina, a segurança para a pessoa é muito mais alta.

viii. Todas as partes que críticas nós nos usamos para as máquinas, tais como os componentes elétricos, pneumáticos, servo motor, etc., são peças marcadas famosas importadas de Japão, de EUA e de Europa, que assegura a estabilidade e a longa vida de nossos equipamentos.

ix. A válvula de sopro de alta pressão é equipada com o dispositivo da conversão ao ar de baixa pressão, que pode assegurar a conversão normal sem ar de baixa pressão. A máquina é equipada com o dispositivo de alta pressão da recuperação do ar, em processo da produção de sopro da garrafa, o ar de alta pressão pode ser recoveried e usado para o pre-sopro dos cilindros.

IV. manutenção fácil

O sistema servo do controlador de Omron (controlador do movimento, modulares) é conectado com a máquina através dos cabos de comunicação particulares. O usuário pode controlar todas as ações da máquina através do controlador do movimento. Uma vez que a máquina tem uma falha, a relação homem-máquina fornecerá sinais de advertência e o relatório do diagnóstico de falha ao operador, o operador pode rapidamente encontrar a causa da falha e pesquisá-la defeitos o mais cedo possível através da exposição da falha.

O ★ se a garrafa é obstruída/completo no transporte do ar, a função de pré-formas de alimentação da parada automática pode ser ajustado no programa com a detecção fotoelétrica.

★ se o equipamento após ter fundido as paradas da máquina que trabalham durante bastante tiempo o tempo, a lâmpada de aquecimento pode ser ajustada com a função automaticamente de reduzir a temperatura, consumo de eletricidade de salvamento e evitar a temperatura excessiva no assento de aquecimento. (O ajuste de temperatura é ajustado no tela táctil)

a posição do ★The do mecanismo de transferência da pré-forma do passo variável do parafuso é equipada com o dispositivo fotoelétrico da detecção e de proteção. Quando transferência da pré-forma não é no lugar, a máquina de sopro parará automaticamente para proteger eficazmente os componentes do sistema do passo variável.

V. Segurança

As peças reciprocando da máquina de sopro da garrafa são equipadas com os dispositivos protetores e os sinais de aviso.

i. A segurança dos operadores

A máquina é totalmente incluida com a porta segura perfeita da segurança e é equipada igualmente com a placa antiderrapante de alumínio na superfície principal, que pode assegurar a segurança dos operadores ao grau o maior.

ii. A segurança da máquina

A técnica da detecção dos pontos múltiplos é adotada para assegurar o corredor seguro do sistema de posicionamento, do sistema de aperto e do sistema de esticão ao grau o maior.

Parâmetro técnico
