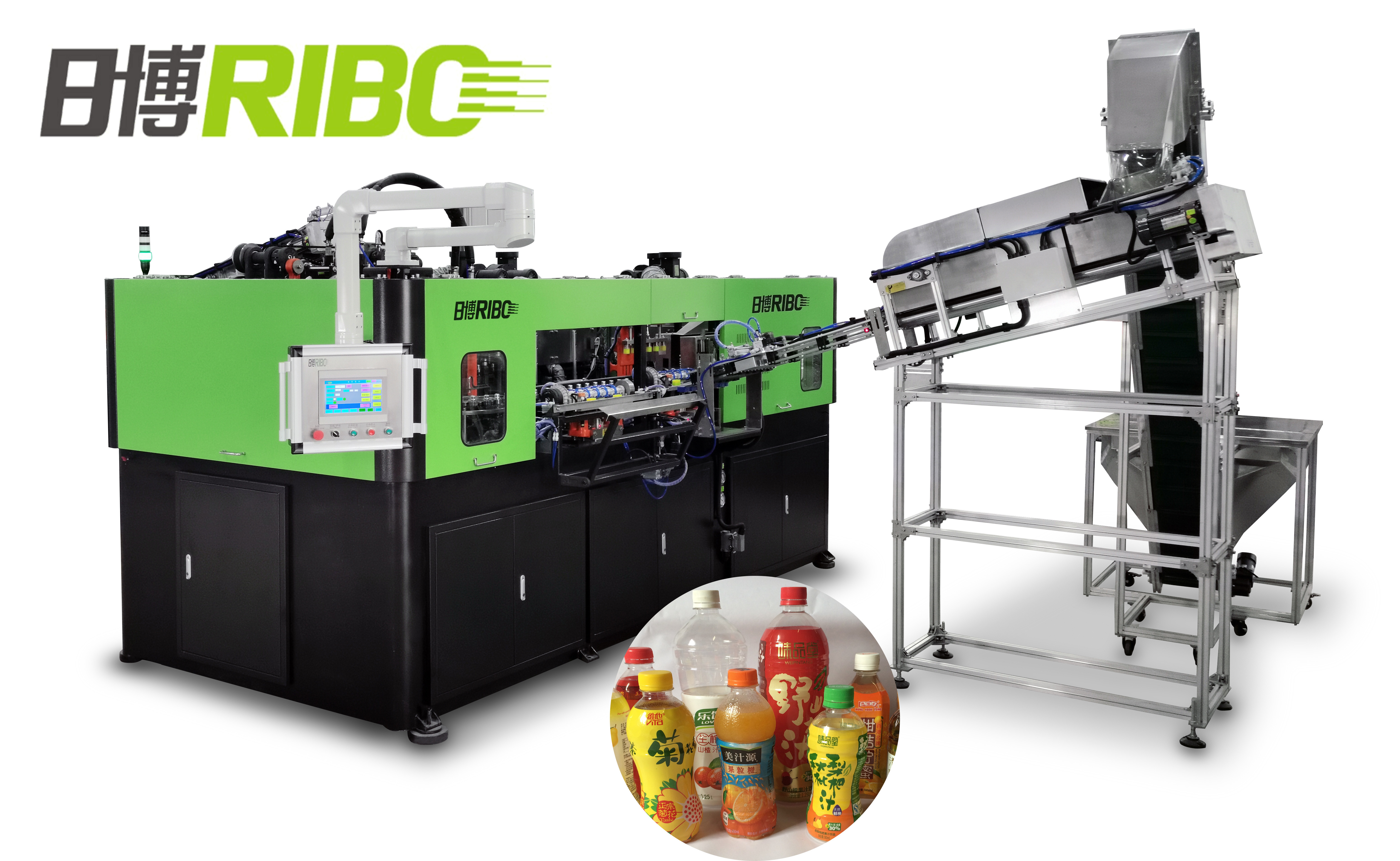

Máquina de molde do sopro da cavidade 2400BPH 4

Características da máquina:

As pré-formas da garrafa são carregadas nos fornos de aquecimento automaticlly


A máquina adota com a estrutura total do projeto antivibração do super-padrão, estado de alta velocidade da operação da máquina agitará para baixo a um mínimo.

Depois que as garrafas são formadas no ciclo de sopro, estão removidas e o ciclo continua. As garrafas terminadas então são carregadas diretamente em um transporte para encher-se ou podem ser armazenadas para uso posterior.


Nós todos usamos 304 de aço inoxidável ou material do nível do alimento para assegurar o de alta qualidade de nossa máquina. O sistema de controlo do PLC é usado e as peças elétricas estão usando o tipo famoso como Yaskawa, Omron, Festo, Schneider e assim por diante.

I. desenvolvimento de tecnologia

i. Inovação do molde que trava o sistema

O servo motor é adotado para conduzir o movimento do suporte do molde de 4 partes e o mecanismo de travamento sobrecarregado de alta pressão do molde é equipado. O mecanismo de aperto e de abertura deste molde foi desenvolvido com sucesso por nos em cima das dúzias da prática dos anos que é agora o mecanismo de aperto e de abertura o mais eficiente aplicado nas máquinas de molde lineares domésticas do sopro. O tempo de ciclo do movimento do molde é somente 0.4~0.5 segundo. Entrementes, o movimento inteiro é exato, estável e rápido quando o impacto entre as placas do molde for amortizado, que podem eficazmente proteger os moldes e reduzir a visibilidade de partir linhas nas garrafas terminadas.

ii. aplicação do sistema servo do PLC

O sistema servo é adotado para conduzir o posicionamento imediato, capturando a posição de alvo da órbita com o interruptor de aproximação do sensor que envia então sinais rápidos ao sistema servo do PLC. Então planta-no codificador revolvendo no servo motor detectará o lugar da órbita na linha e é então a informação ao sistema de controlo. Consequentemente, a orientação será feita pelo PLC e pelo módulo de posicionamento.

iii. aplicação do servo motor

O mecanismo do movimento do molde: o sistema de transmissão sincrônico do redutor do servo motor é adotado para cumprir reciprocar para cima e para baixo o movimento dos dois mecanismos da dobradiça em ambos os lados do molde transportado por duas hastes do enlace respectivamente. Desta maneira, o molde dois que guarda placas no movimento médio opostamente ou para se, que é sabido geralmente como a abertura e o fechamento do molde. O arrasto wheeldriven pelo servo motor faz círculos sentido horário continuamente. Cada círculo conduz a um ciclo completo do molde que guarda o movimento das placas------aberto e próximo. O ar de alta pressão o mecanismo de travamento sobrecarregado do molde é aplicado igualmente que lustra o impacto entre placas do molde e protege eficazmente moldes. Além disso, ajuda a reduzir a visibilidade de partir linhas em garrafas terminadas. O mecanismo movido a motor servo do movimento do molde é projetado e criado em cima da análise de simulação de planejamento rígida, que se assegura de que as séries dos movimentos do molde sejam simples, exatas, consistentes e rápidas, fazendo a tempo de ciclo 0.3~0.5 segundos.

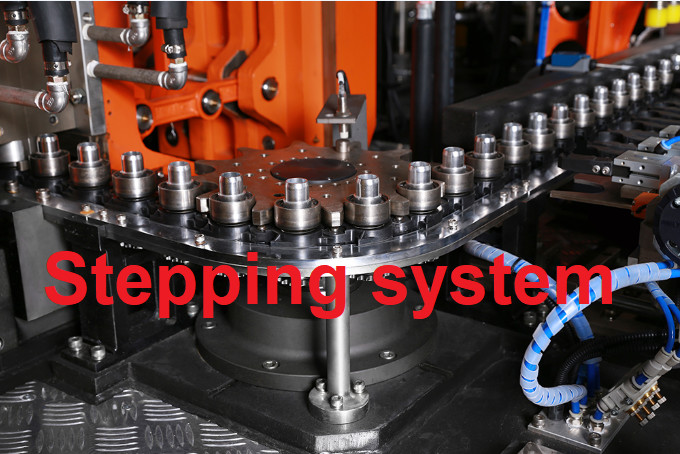

O mecanismo do piso: os movimentos da transmissão do aquecimento, do fornecimento e da garrafa da pré-forma alimentando para fora são todos os resultados de uma alta velocidade sincrônica e de um posicionamento preciso do servo motor. e posicionamento preciso. (O servo motor adotado para conduzir o mandril, e o mandril move um círculo, um ciclo do piso é terminado. Significa aquele no ínterim, carregando 6 PCes executa, 6 PCes aquecidos executa para entrar o molde de sopro, 6 PCes terminou garrafas é removido pelo robô. ) A corrediça que pisa pela órbita é rápida e estável com menos tempo de ciclo e eficiência mais alta.

O mecanismo de esticão: as hastes de esticão são conduzidas por um servo motor de uma vez, que assegure a sincronicidade do movimento das hastes e a facilite fazer o ajuste antes da produção.

(Após ter intercambiado o molde de sopro, facilita muito ajustar a altura de esticar as hastes, apenas precisam de não entrar os dados no tela táctil, nenhuma necessidade fazer o ajuste pelo manual.)

ⅳ. sistema de aquecimento Energia-eficiente

A colocação paratática do calefator da pré-forma encurta o passo de aquecimento entre as pré-formas, fazendo o bom uso do espaço e da energia do calefator eficientemente, que diminui o consumo de energia e a área para instalar a máquina. Cada tubulação da lâmpada no calefator pode ser controlada individualmente. Além disso, os calefatores são equipados com o conversor controlaram o sistema de refrigeração de circulação do ar que pode manter a constante da temperatura dentro do calefator e as pré-formas se aqueceram consistentemente, que faz a taxa alta da boa parte. Adicionalmente, o calefator homotérmico funciona excelentemente na circunstância onde a temperatura flutua extremamente (10℃~30℃). O posicionamento do sistema de aquecimento do piso é conduzido pelo servo motor, rápido e estável.

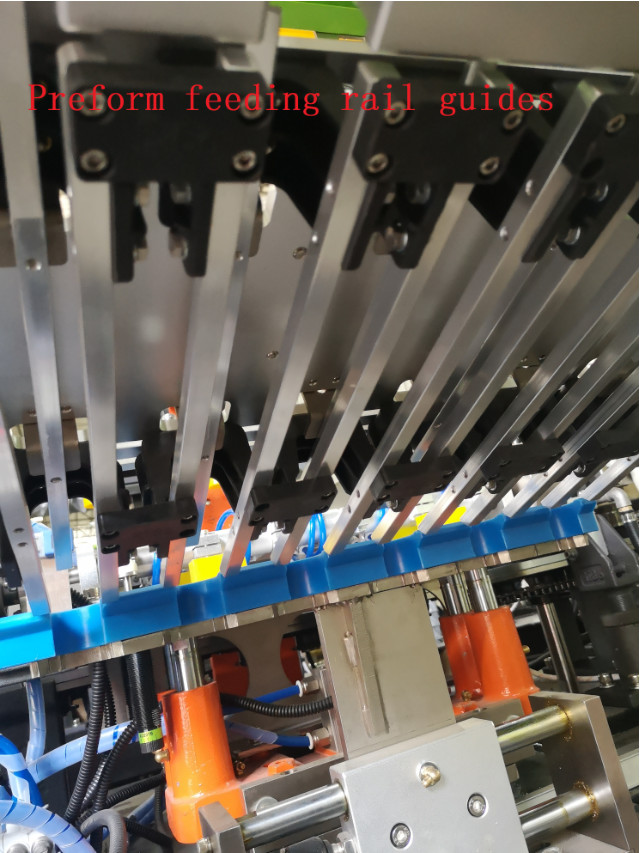

v. Aplicação da pré-forma automática que decifra o sistema

Quando sistema decifrar da pré-forma o auto está trabalhando, os sensores fotoelétricos em cada maneira da corrediça da pré-forma comandarão o motor da carga da pré-forma e o cilindro de distribuição para certificar-se das pré-formas espalhar uniformemente em cada maneira da corrediça. A ausência de pré-formas provocará um alerta ao funil para pedir a entrega de mais pré-formas, que assegura os processos inteiros corridos lisamente sem uma parada.

II. desempenho e vantagens

i. A relação homem-máquina é fácil de operar. Tudo é automatizado, incluindo o ajuste da temperatura e a distribuição da pré-forma.

ii. decifrar da pré-forma, carga, garrafa que segura e que pede são todos operados pelo manipulador de aço inoxidável automaticamente sem uma segunda contaminação.

iii. O abastecimento de água de refrigeração de circulação pode proteger o pescoço da garrafa contra a deformação quando a pré-forma está sendo aquecida.

iv. O calefator homotérmico adota a auto reflexão e o laço fechado que ajustam o sistema que têm o poder fornecido constantemente na proporção, não afetado pela flutuação da tensão. A corrente de transtorte é lançado e paratática curtos, que ajuda a realizar o consumo lento do aquecimento e da baixa potência. Em consequência, a pré-forma pode ser aquecida uniformemente e fácil fundir.

iv. A instalação posicionada dos moldes torna possível mudar facilmente moldes dentro de uma hora.

v. Todas as partes que críticas nós nos usamos para as máquinas, tais como o elétrico, os componentes hidráulicos e pneumáticos, servo motor, etc., são peças marcadas famosas importadas de Japão, de EUA e de Europa, que assegura a estabilidade e a longa vida de nossos equipamentos.

III. manutenção fácil

Desde que a máquina é conectada ao controlador programável da lógica (PLC) através dos cabos de comunicação particulares, o usuário pode controlar todas as ações da máquina através do PLC, que enviará sinais de advertência e o relatório do diagnóstico de problema aos operadores quando há algo erradamente com a máquina. Em conformidade, os operadores podem facilmente encontrar as causas que conduzem aos problemas com as indicações mostradas e fixam-nas rapidamente.

IV. segurança

BLMS-9000 é equipado com o mecânico de seguimento e os dispositivos de proteção elétricos a fim assegurar a segurança dos operadores e do funcionamento estável durável da máquina.

i. A segurança dos operadores

A máquina é totalmente incluida com a porta segura perfeita da segurança e é equipada igualmente com a placa antiderrapante de alumínio na superfície principal, que pode assegurar a segurança dos operadores ao grau o maior.

ii. A segurança da máquina

A técnica da detecção dos pontos múltiplos é adotada para assegurar o corredor seguro do sistema de posicionamento, do sistema de aperto e do sistema de esticão ao grau o maior.

Parâmetro técnico
