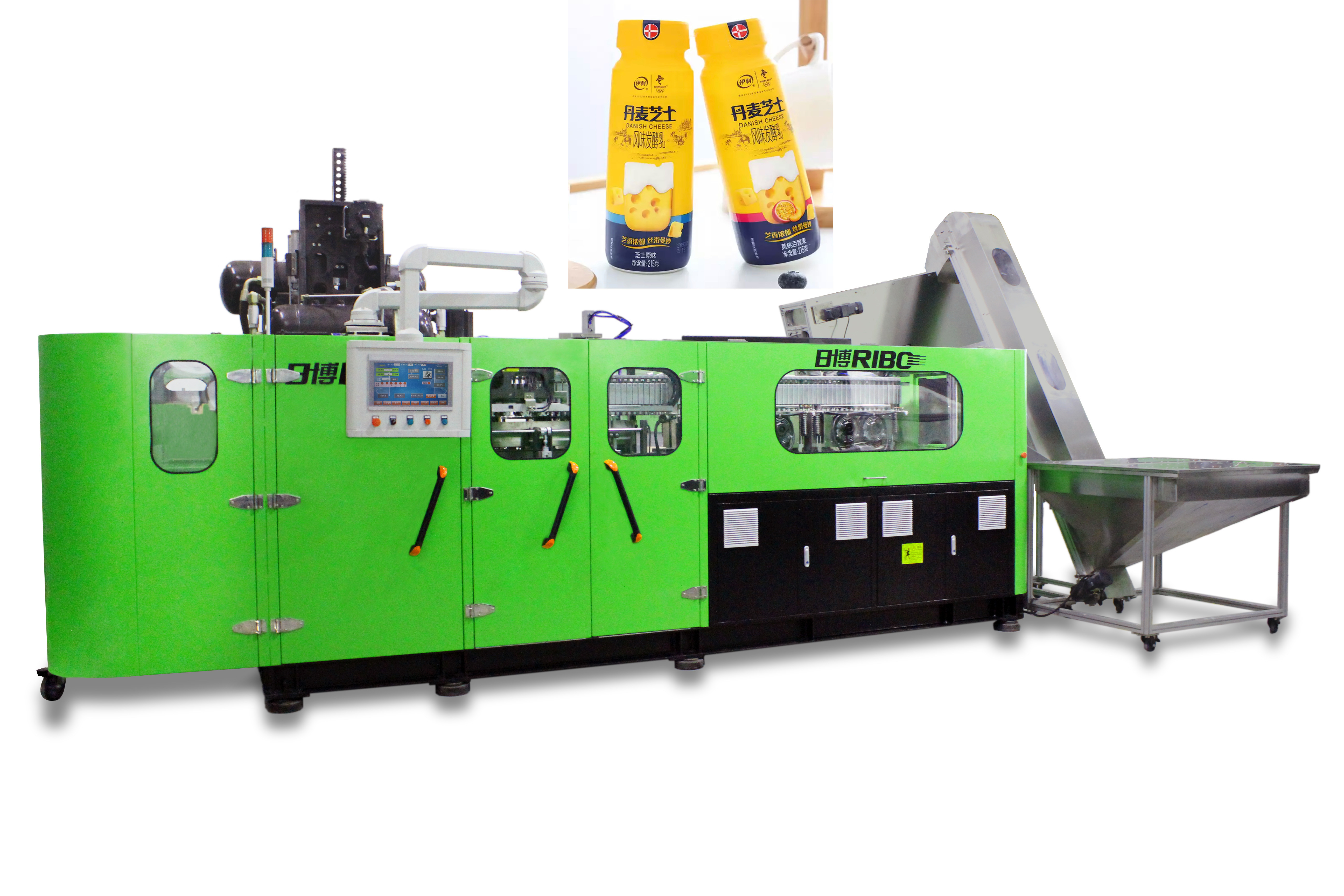

Máquina de molde plástica 14000bph-8800bph do sopro da eficiência elevada auto para bebidas da energia



Introdução de máquina da série de R



I. Sumário



A máquina de molde elétrica completa linear do sopro da garrafa do ANIMAL DE ESTIMAÇÃO da série de R é um ventilador automático de alta velocidade do ANIMAL DE ESTIMAÇÃO projetado e desenvolvido



com a tecnologia de sopro da garrafa a mais avançada presentemente, as vantagens de que pode ser descrito como rápido, estável,



cofre forte purposed e ambiental simples, geral. É principalmente aplicável em uns recipientes do ANIMAL DE ESTIMAÇÃO do molde de sopro para a água, bebida,



suco, etc. A máquina rende abundantemente com eficiência elevada. A capacidade de cada cavidade for aumentada a 2600bph quando



o tamanho da garrafa é igual a ou menos do que a garrafa 600ml respectivamente, que pode cumprir as exigências de cliente da parte alta.



Equipado com sistema da carga da pré-forma o auto, a máquina funciona inteiramente automaticamente com desempenho consistente e alta velocidade,



sem interferência de algum operador durante os processos inteiros. Em conformidade, a possibilidade da contaminação pode ser reduzida



manifestamente, que assegura a qualidade dos produtos.



II. desempenho e características da máquina



Aplicação do sistema servo do PLC:



Sistema adotado do controlador do movimento de Omron (tipo do módulo da integração), usando o sistema do PTO (módulo de posicionamento servo) para alto



a velocidade que posiciona, sensores de proximidade procura o lugar orbital do alvo, enviando sinais de alta velocidade ao sistema servo.



a posição da trilha é detectada em linha pelo codificador giratório da elevada precisão que incorporado o servo motor, enviando para trás



as informações ao sistema de controlo, posicionamento de alta velocidade são feitas finalmente posicionando o módulo.



Aplicação do servo motor



O mecanismo do movimento do molde: Adotou o servo motor para conectar a caixa de engrenagens, sistema de transmissão sincrônico é



adotado para cumprir reciprocar para cima e para baixo o movimento dos dois mecanismos da dobradiça em ambos os lados do molde transportou por dois



hastes do enlace respectivamente. Desta maneira, o molde dois que guarda placas no movimento médio opostamente ou para se, que é



sabido geralmente como a abertura e o fechamento do molde. A roda de arrasto conduzida pelo servo motor faz círculos sentido horário



continuamente, reduzindo o impacto do poder e vestir, faz o molde que aperta mais lisamente. Cada círculo conduz à



ciclo completo do molde que guarda o movimento das placas------aberto e próximo. Igualmente ar de alta pressão o travamento sobrecarregado do molde



o mecanismo é aplicado que lustra o impacto entre placas do molde e protege eficazmente moldes. Além disso, ajuda a



reduza a visibilidade de partir linhas em garrafas terminadas. O mecanismo movido a motor servo do movimento do molde é projetado e



criado em cima da análise de simulação de planejamento rígida, que se assegura de que as séries dos movimentos do molde sejam simples, exato,



consistente e rápido, fazendo a tempo de ciclo 0.2~0.4 segundos.



os PCes ★8 dos trilhos de guia superhard da liga são selecionados para levar as duas placas móveis do molde (a outra máquina de sopro linear



fabricantes em doméstico todos os PCes do uso 4). O peso das placas móveis do molde é dividido aos dois trilhos em um tamanho,



o esforço é metade da outra máquina do projeto de outros fabricantes. Além disso, os dois guias são prendidos entre si, fazendo



eles mais resistentes para vestir e mais exato no posicionamento. Pesa da placa móvel do molde está sobre 350kg, mas no



a ausência de forças externos, o molde movente pode ser empurrada por um único dedo (o equipamento se move mais eficientemente). Em



adição, o servo motor e de engrenagens da caixa movimento sempre no mesmo sentido em processo da abertura e do fechamento (outro



os fabricantes em doméstico, sua máquina são adotados a rotação dianteira e reversa 180 graus para conseguir o molde



abertura e fechamento) para assegurar a vida útil mais longa do servo motor e da caixa de engrenagens.



A pré-forma que alimenta e para pré-formar o mecanismo de transferência dos suportes do aquecimento: A roda estrelada da pré-forma e o aquecimento de alimentação da pré-forma



o mecanismo de transferência dos suportes é conduzido pelo tipo síncrono etapa do enlace da correia do servo motor da movimentação. Para o aquecimento giratório da pré-forma



o sistema, os suportes de aquecimento da pré-forma é controlado pelo motor variável da frequência, pré-formas (o pescoço da pré-forma está para cima) é 360



o aquecimento continuadamente giratório do grau, passo do aquecimento da pré-forma de 38mm, mais pré-formas é aquecido continuadamente dentro do mesmos



distância, que melhora a eficiência e a economia de energia acima de 50%. O mesmo servo motor é usado para operar-se synchronously



em uma trilha da corrediça para girar o posicionamento de alta velocidade do piso para simplificar a estrutura, que faz a trilha do piso rápida



e estável, encurte o tempo de ciclo da produção e melhore extremamente a eficiência da produção.



Execute após o mecanismo passo caloroso/variável: Este mechanisam é adotado o servo motor para conectar o parafuso



diretamente, o parafuso gerencie um círculo, o passo foi mudado de 38mm a 96mm diretamente, que assegura de alta velocidade e exato



execute a manipulação entre o mecanismo dois.



a peça do passo variável do ★The adota o parafuso super-duro da liga com a investigação e desenvolvimento completamente independente,



a dureza da superfície 2mm Rockwell pode alcançar mais de 68 graus, e o grau liso do grau e da desgaste-oposição do parafuso



estão conduzindo absolutamente na indústria, e a vida de serviço de design do parafuso pode alcançar mais de 15 anos.



Sistema de transferência da pré-forma com os prendedores e o mecanismo da para fora-alimentação da garrafa: As pré-formas aquecidas alimentam no molde de sopro



e a expulsão terminada das garrafas conduzida pelo mesmo servo motor & pela correia síncrono, para assegurar a alta velocidade e



exato para estes dois movimentos.



O mecanismo de esticão (abaixo do esticão): as hastes de esticão são conduzidas por um servo motor de uma vez, que assegure



a sincronicidade do movimento das hastes e facilita fazer o ajuste antes da produção. (Após ter intercambiado o sopro



o molde, facilita muito ajustar a altura de esticar as hastes, apenas precisa de entrar os dados no tela táctil, em vez de



fazendo o ajuste pelo manual.)



Aplicação do sistema de aquecimento termostático



O sistema de controlo modularized é usado no forno termostático do aquecimento da placa da garrafa, que use as lâmpadas infravermelhas e o refletor para



pré-forma de aquecimento. Após ter ajustado o valor da temperatura, o equipamento pode automaticamente ajustar a tensão da saída de acordo com



taxa sem ser afetada pela flutuação da tensão e pela mudança de temperatura ambiental. Ao mesmo tempo, é refrigerada igualmente perto



ar de circulação controlado pelo conversor de frequência, que pode eficazmente garantir a temperatura e a constante internas de aquecimento



a temperatura dos fornos de aquecimento, e para fazer a superfície de cada pré-forma e de sua temperatura interna aqueceu-se uniformemente.



Além disso, a garrafa gerencie 360 diplomas nos fornos de aquecimento, de modo que cada lado da pré-forma possa ser aquecido uniformemente, que



melhora o rendimento de garrafa fundida e a escala da adaptação das pré-formas grosso-muradas.



A aplicação do regulador de tensão completo do circuito fechado no sistema de aquecimento da pré-forma:



A temperatura dos fornos de aquecimento é controlada pelo regulador de tensão completo do circuito fechado (com feedback) que



tornado independentemente pela empresa de RiBo. O controlador detecta e ajusta a tensão da saída (valor ajustado) na exploração



frequência de 100 por segundo das épocas (assegure a precisão da estabilidade da tensão de ±0.5V), para conseguir uniformemente o efeito da tensão



saída e para resolver o problema do efeito de aquecimento instável causado pela flutuação do calor do elemento de aquecimento (lâmpadas) devido ao



flutuação da tensão da fonte de alimentação. Além, o sistema de controlo do circuito fechado interage e coopera com o original



o sistema de controlo da temperatura constante dos fornos de aquecimento, melhorando extremamente a flutuação da temperatura de aquecimento causou perto



mudança de temperatura ambiental. Pela aplicação da tecnologia acima na máquina de sopro da garrafa, o aquecimento



a uniformidade e a estabilidade de cada pré-forma tendem a ser completamente consistentes, que assegura finalmente a estabilidade e a uniformidade do



efeito de sopro da garrafa de cada cavidade. Esta unidade do circuito fechado melhorou mais o desempenho total do sopro da garrafa



equipamento.



A máquina é equipada com a detecção da temperatura da pré-forma na extremidade do último forno de aquecimento, se a temperatura da pré-forma



não alcança a temperatura de sopro, as pré-formas que entram no molde de sopro mas nenhum sopro, salvar o ar.



III. desempenho e vantagens



a relação homem-máquina de i.The é fácil de operar. Tudo é automatizado, incluindo o ajuste da temperatura e a pré-forma



distribuição.



ii. O painel móvel independente da operação, faz a operação mais conveniente e flexível.



iii. Pré-forme decifrar, carga, garrafa que segura e pedindo são todos operados pelo manipulador de aço inoxidável automaticamente



sem uma segunda contaminação.



o ★It é equipado igualmente com um dispositivo da recuperação da gota da pré-forma (a pré-forma deixada cair é recuperada no funil da pré-forma) e



dispositivo adicional do amortecedor para impedir dano causado batendo a pré-forma ao cair para baixo.



iv. Durante o processo do sistema de alimentação da pré-forma automática do embrião, cada canal da pré-forma tem a detecção fotoelétrica,



controle a ação do motor superior e o cilindro divisor, assegura a distribuição uniforme da pré-forma em cada embrião



canalize, e tenha a função de alarmar a falta material.



v. O abastecimento de água de refrigeração de circulação assim como o fã com o conversor controlado podem proteger o pescoço da garrafa contra



deformação quando a pré-forma for aquecida.



vi. O calefator homotérmico adota a auto reflexão e o laço fechado que ajusta o sistema que têm o poder forneceu constantemente



na proporção, não afetada pela flutuação da tensão. A corrente de transtorte é lançado e paratática curtos, a que ajuda



realize o consumo lento do aquecimento e da baixa potência. Em consequência, a pré-forma pode ser aquecida uniformemente e fácil fundir.



vii. A instalação posicionada dos moldes torna possível mudar facilmente moldes dentro de uma hora, o operador precisa somente a



o suporte na terra pode terminar este trabalho, nenhuma necessidade de estar no quadro da máquina, a segurança para a pessoa é muito mais alto.



viii. Todas as partes que críticas nós nos usamos para as máquinas, tais como os componentes elétricos, pneumáticos, servo motor, etc., são famosas



peças marcadas importadas de Japão, de EUA e de Europa, que assegura a estabilidade e a longa vida de nossos equipamentos.



ix. A válvula de sopro de alta pressão é equipada com o dispositivo da conversão ao ar de baixa pressão, que pode assegurar o normal



conversão sem ar de baixa pressão. A máquina é equipada com o dispositivo de alta pressão da recuperação do ar, em processo da garrafa



a produção de sopro, o ar de alta pressão pode ser recoveried e usado para o pre-sopro dos cilindros.



IV. manutenção fácil



O sistema servo do controlador de Omron (controlador do movimento, modulares) é conectado com a máquina através da comunicação particular



cabos. O usuário pode controlar todas as ações da máquina através do controlador do movimento. Uma vez que a máquina tem uma falha,



a relação homem-máquina fornecerá sinais de advertência e o relatório do diagnóstico de falha ao operador, o operador pode rapidamente encontrar



causa da falha e para pesquisar defeitos o mais cedo possível através da exposição da falha.



O ★ se a garrafa é obstruída/completo no transporte do ar, a função de pré-formas de alimentação da parada automática pode ser ajustado no programa



com a detecção fotoelétrica.



★ se as paradas da máquina em seguida de embalagem (tal como a máquina de enchimento, a máquina labling, o ect) que correm por muitos tempos, o aquecimento



a lâmpada pode ser ajustada com a função automaticamente de reduzir a temperatura, consumo de eletricidade de salvamento e evitar o excessivo



calor nos fornos de aquecimento da pré-forma e nos suportes da pré-forma. (A temperatura de aquecimento pode ser ajustada no tela táctil)



a peça da transição do ★The entre o último forno do aquecimento da pré-forma e o sistema do passo variável é equipada com o fotoelétrico



dispositivo da detecção e de proteção. Quando transferência da pré-forma não é no lugar, a máquina de sopro da garrafa parará automaticamente,



eficazmente protegendo os componentes do sistema do passo variável.



as partes fundamentais do ★The da máquina são equipadas com a lubrificação automática centralizada.



V. Segurança



As peças reciprocando da máquina de sopro da garrafa são equipadas com os dispositivos protetores e os sinais de aviso.



i. A segurança dos operadores



A máquina é totalmente incluida com a porta segura perfeita da segurança e é equipada igualmente com a placa antiderrapante de alumínio no principal



superfície, que pode assegurar a segurança dos operadores ao grau o maior.



ii. A segurança da máquina



A técnica da detecção dos pontos múltiplos é adotada para assegurar o corredor seguro do sistema de posicionamento, o sistema de aperto



e o sistema de esticão ao grau o maior.
